A káblový žľabje konštrukčný nosný systém široko používaný v elektrotechnike, priemyselnej výstavbe, komerčných budovách a infraštruktúrnych projektoch. Slúži ako nosič pre kladenie, nosenie a vedenie silových káblov, ovládacích káblov, komunikačných vodičov a optických káblov. V porovnaní s tradičnými káblovými vedeniami a zakopanými{2}}riešeniami vedenia rúrok sa káblové žľaby vyznačujú pohodlnou inštaláciou, flexibilným usporiadaním, jednoduchou údržbou a vysokou nosnosťou-.
1. Základná definícia káblového žľabu
Káblový žľab sa vzťahuje na súvislú nosnú konštrukciu vyrobenú valcovaním za studena, razením, zváraním alebo ohýbaním kovových dosiek. Jeho hlavnou funkciou je pojať veľké množstvo káblov, chrániť káble pred vonkajším mechanickým poškodením, chemickou koróziou a tepelnými vplyvmi a zároveň realizovať usporiadané usporiadanie káblov. V celom elektrickom systéme káble preberajú úlohu prenosu energie a prenosu signálu. Bez štandardizovaných podporných zariadení prinesú neusporiadane naskladané káble obrovské skryté nebezpečenstvá, ako sú skrat-požiar, zrýchlenie starnutia a ťažká neskoršia-prestavba.
Na rozdiel od pevných kovových rúrok, ktoré úplne obklopujú káble, káblové žľaby patria do otvoreného alebo polo{0}}otvoreného elektroinštalačného systému. Väčšina konštrukčných typov vystavuje telesá káblov pôsobeniu vzduchu. Takáto konštrukčná vlastnosť prináša vynikajúci výkon pri odvádzaní tepla. Keď káble fungujú dlhú dobu, teplo generované prúdom sa môže plynulo rozptýliť do okolitého prostredia, čím sa efektívne zníži prevádzková teplota kábla a predĺži sa životnosť kábla.
Zostava káblového žľabu sa skladá z viacerých štandardizovaných komponentov. Medzi hlavné časti patria rovné žľabové profily, horizontálne kolená, zvislé ohyby, T-kusy, krížové spojky, redukčné profily, nosné závesy, spojovacie skrutky, krycie dosky a uzemňovacie príslušenstvo. Všetko príslušenstvo je zladené podľa jednotných priemyselných noriem. Inžinieri môžu tieto komponenty voľne spájať a kombinovať podľa-stavebných podmienok na mieste, aby sa prispôsobili zložitým trasám, ako je horizontálne kladenie, vertikálne lezenie, otáčanie a posúvanie konárov.
V praktickom strojárstve sú káblové žľaby väčšinou inštalované nad zariadením, pozdĺž povrchov stien, pod stropmi budov alebo vo vnútri káblových žľabov. Môžu niesť napájacie káble s veľkým prierezom,-viacžilové riadiace káble, sieťové komunikačné káble a optické vlákna. Je použiteľný pre centralizované vedenie s veľkým počtom káblov. V prípade roztrúsených jednožilových{5}}vodičových scenárov je elektroinštalačné vedenie stále ekonomickejším alternatívnym riešením.
2. Hlavné typy káblových žľabov
Podľa konštrukčných foriem možno káblové žľaby rozdeliť na dierované, rebríkové, pevné (káblové kanály), drôtené a žľabové. Každý typ má svoje vlastné použiteľné pracovné podmienky, výhody a obmedzenia, ktoré sú základom pre výber produktu.
2.1 Perforovaný káblový žľab
Perforovaný káblový žľab je známy aj ako odvetrávaný káblový žľab. Na spodnej doske sú pravidelne usporiadané okrúhle otvory alebo dlhé{1}}dierky v pásoch. Otvorené otvory výrazne zlepšujú účinnosť cirkulácie vzduchu. Teplo nahromadené v spodnej časti káblov sa môže rýchlo odviesť. Bočné koľajnice majú za studena{5}}ohýbanú vystuženú štruktúru, aby bola zaručená mechanická pevnosť. Krycie dosky môžu byť vybavené voliteľne. Ak používatelia nenainštalujú krycie dosky, káble je možné pohodlne umiestniť a vybrať zhora.
Tento typ je široko používaný v priemyselných dielňach, elektrárňach a petrochemických dielňach, kde sú požiadavky na odvod tepla vysoké. Je vhodný na kladenie stredno{1}}napäťových napájacích káblov a viacžilových{2}}vodičových káblov. Jeho nevýhodou je, že perforované dno nemôže blokovať prach, vodnú paru a jemné nečistoty. Bez ochranného krytu nie je vhodný pre príležitosti so silným hromadením prachu alebo striekajúcou korozívnou kvapalinou.

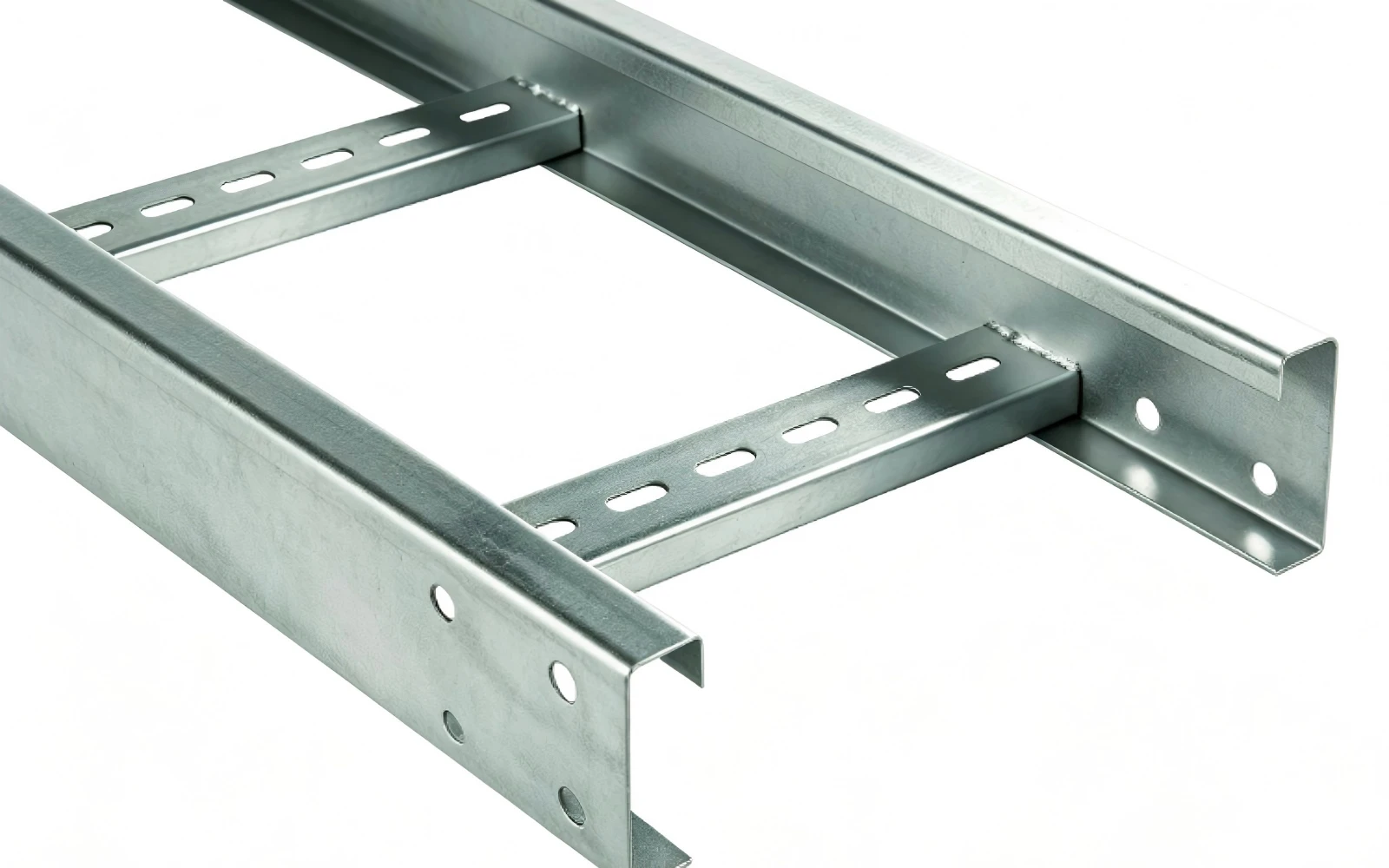

2.2 Rebríkový-zásobník káblov
Káblový žľab-rebríka je vyrobený z dvoch pozdĺžnych bočných koľajníc spojených viacerými priečnymi priečkami. Celková štruktúra je podobná rebríku. Neexistuje žiadna uzavretá spodná doska. Káble sú umiestnené na priečnych priečkach. Má najlepší-výkon odvádzania tepla spomedzi všetkých kategórií. Jeho vlastná hmotnosť-je relatívne nízka, pričom nosnosť je vysoká. Veľké-ťažké{10}napájacie káble sú veľmi vhodné pre rebríkové{11}}podnosy.
Rebríkové-typy káblových žľabov sa vo veľkej miere používajú v elektrárňach, metalurgických závodoch, veľkých-chemických továrňach a projektoch galérií vonkajších potrubí. Zjavnou nevýhodou je slabá odolnosť proti prachu-a striekajúcej vode-. Malé-tenké káble môžu spadnúť cez medzery medzi priečkami. Preto sa neodporúča pre veľký počet tenkých komunikačných káblov bez pomocných drôtených sietí.
2.3 Pevný žľab-typ káblového žľabu
Pevný káblový-zásobník je úplne uzavretá káblová podpera. Spodné aj bočné dosky sú uzavreté kovové platne. Môže byť zladený s kovovými krycími doskami, aby sa vytvoril úplne uzavretý plášť. Dokáže účinne izolovať prach, vlhkosť, korozívny plyn, mechanické nárazy a vonkajšie elektromagnetické rušenie.
Pevný typ žľabu je preferovanou voľbou pre komunikačné káble, optické vlákna, káble na ovládanie signálu v prostredí s vysokou prašnosťou, chemickou koróziou alebo vysokým elektromagnetickým rušením. Tento produkt si často vyberajú napríklad čističky odpadových vôd, chemické dielne a podzemné potrubné chodby. Nevýhodou je zlý odvod tepla. Pri ukladaní vysokoprúdových napájacích káblov vo veľkom množstve je potrebné prísne kontrolovať množstvo káblov, aby sa predišlo riziku prehriatia-.

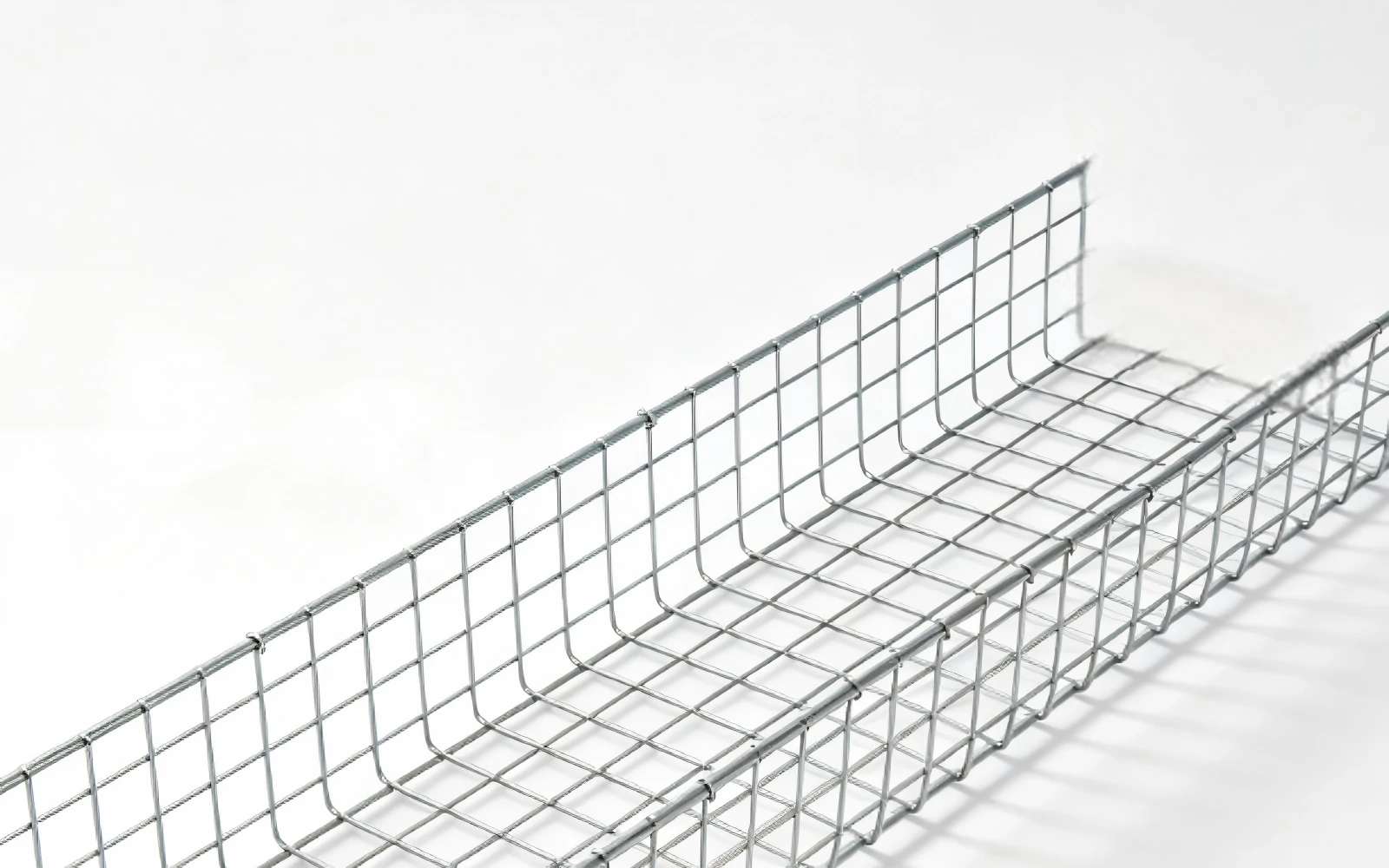

2.4 Drôtený-zásobník na káble
Drôtený-zásobník káblov je zvarený kovovými oceľovými drôtmi. Vyznačuje sa nízkou hmotnosťou, pohodlným strihom a flexibilnými-úpravami na stránke. Rýchlosť inštalácie je rýchla. Používa sa najmä v dátových centrách, počítačových miestnostiach, slaboprúdových-inštaláciách kancelárskych budov. Je vhodný na kladenie sieťových káblov a optických vlákien. Jeho nosnosť-je nízka, takže neznesie ťažké-vysokonapäťové{10}}napájacie káble.
2,5-kanálový-zásobník na káble
Kanálový-typ káblového žľabu je kompaktný malý-profil, bežne známy ako montážna lišta DIN. Patrí do série miniatúrnych káblových žľabov. Používa sa hlavne vo vnútri elektrických skríň na inštaláciu ističov a na usporiadanie malých-zväzkov vodičov vo vnútri skríň. Je široko zladený s rozvodnými skriňami a ovládacími skriňami.
3. Bežné materiály a povrchové úpravy káblového žľabu
Výber materiálu priamo určuje životnosť a ekologickú prispôsobivosť káblových žľabov. Uhlíková oceľ, nehrdzavejúca oceľ a hliníková zliatina sú tri hlavné základné materiály. Rôzne povrchové antikorózne-úpravy sú konfigurované so zameraním na rôzne základné materiály.
3.1 káblový žľab z-uhlíkovej ocele
Uhlíková oceľ je cenovo najvýhodnejší{0}základný materiál. Jeho mechanická pevnosť je vynikajúca a cena surového-materiálu je relatívne nízka. Bežná uhlíková oceľ však pri pôsobení vlhkého vzduchu ľahko hrdzavie. Preto je povrchová antikorózna-úprava nevyhnutná.
Žiarové zinkovanie-je jednou z hlavných technológií spracovania. Po morení sa oceľový obrobok ponorí do roztaveného zinku s vysokou teplotou-. Na vnútornom aj vonkajšom povrchu je vytvorená ochranná vrstva zliatiny zinku a železa. Žiarovo-pozinkované káblové žľaby sa dokážu prispôsobiť vonkajšiemu-prostrediu otvoreného vzduchu a všeobecnej priemyselnej korozívnej atmosfére. Jeho životnosť proti korózii- môže v normálnom prostredí dosiahnuť viac ako 15 rokov.
Elektro-galvanizácia (zinkovanie) je ďalší proces. Vrstva zinku je tenká. Je vhodný do vnútorného suchého prostredia. Neodporúča sa pre vonkajšie a vlhké dielne. Práškové lakovanie je striekanie epoxidového polyesterového prášku na oceľový povrch. Náterová vrstva je jednotná so sýtymi farbami. Má dobrý antikorózny-výkon pre vnútorné chemické-plynové prostredie.
3.2 Káblový žľab-z nehrdzavejúcej ocele
Materiály z nehrdzavejúcej ocele{0}}zahŕňajú najmä 304 a 316L. Nepotrebuje povrchovú úpravu zinkovaním. Má prirodzenú anti-hrdzavú a-chemickú-koróznu schopnosť. 304 nehrdzavejúca oceľ, je vhodná do vlhkého prostredia, ako sú dielne na spracovanie potravín. 316Nehrdzavejúca oceľ L odoláva korózii chloridovými-iónmi a používa sa v pobrežných soľných{11}}sprejoch a projektoch námorného inžinierstva. Zjavným nedostatkom sú vysoké náklady na materiál, takže sa používa skôr na projekty s vysokými{13}}požiadavkami než na bežné občianske budovy.
3.3 Káblový žľab-z hliníkovej zliatiny
Hliníková zliatina má nízku hustotu a nízku vlastnú hmotnosť-. Má anodizačnú povrchovú úpravu. Má dobrú odolnosť proti oxidácii. Je vhodný na prepravu a inštaláciu. Široko sa používa vo-výškových budovách a na pobrežných plošinách. Jeho tvrdosť je nižšia ako u výrobkov z uhlíkovej-ocele, takže v podmienkach veľkého-zaťaženia je potrebná výstužná štruktúra.
4. Indikátory výkonu jadra káblového žľabu
Pri nákupe a navrhovaní káblových žľabov musia kupujúci vyhodnotiť viacero kľúčových technických ukazovateľov, aby sa vyhli rizikám kvality.
Prvým je výkon-znášania záťaže. Zahŕňa rovnomernú nosnosť. Pri špecifikovanom rozpätí medzi vešiakmi sa podnos nesmie nadmerne deformovať. Ak priehyb prekročí povolenú hodnotu, podnos sa pod váhou kábla zdeformuje a dokonca zrúti. Odlišná hrúbka oceľového plechu určuje stupeň nosnosti-. Ťažké-zásobníky využívajú hrubšie oceľové plechy a zosilnené bočnice pre veľké-množstvo ťažkých káblov.
Druhým je antikorózna-výkonnosť. Testovacie štandardy zahŕňajú soľný-test postrekom, vlhkosť-tepelný test. Žiarovo-pozinkované výrobky musia zaručovať hrúbku zinkovej-vrstvy. Príliš tenká vrstva zinku povedie k skorému hrdzaveniu.
Tretia je vodivosť uzemnenia. Ako kovové nosné zariadenie pre elektrické systémy vyžadujú káblové žľaby spoľahlivú elektrickú kontinuitu. Všetky spoje musia byť vybavené uzemňovacími prepojkami. Celý systém žľabov tvorí súvislú uzemňovaciu slučku, aby sa predišlo riziku elektrického-šoku spôsobeného únikom káblov-jadra.
Po štvrté je-odolnosť voči ohňu. Ohňovzdorné{2}}káblové žľaby majú protipožiarny-náter alebo kompozitnú protipožiarnu-štruktúru. V podmienkach požiaru si môžu zachovať štrukturálnu integritu v stanovenom čase, čím zaručujú, že protipožiarne-káble núdzového stavu budú fungovať normálne. Používajú sa na vedenie požiarnej-kontroly-v dôležitých budovách.
5. Široké aplikačné scenáre káblového žľabu
5.1 Priemyselné továrenské dielne
Výrobné závody, metalurgické dielne, chemické závody a elektrárne sú najväčšími{0}}trhmi spotreby káblových žľabov. Veľký počet napájacích káblov pre výrobné zariadenia, káblov na ovládanie motora a signálnych káblov prístrojov si vyžaduje centralizované uloženie. Väčšinou sa vyberajú dierované vaničky a rebríkové vaničky. V chemických dielňach s korozívnym plynom sa používajú žiarovo-pozinkované alebo nehrdzavejúce-výrobky z ocele.
5.2 Komerčná a občianska architektúra
Veľké nákupné centrá, kancelárske budovy, nemocnice a komplexné komerčné komplexy obsahujú obrovské množstvo elektrických rozvodov, osvetlenia, požiarnej{0}}riadenia a slaboprúdových{1}}komunikačných káblov. Káblové žľaby sa inštalujú pod stropy, aby sa zabezpečilo usporiadané zapojenie, čo uľahčuje neskoršiu-premenu okruhu a údržbu.
5.3 Dátové centrum a počítačová miestnosť
Vo vnútri dátových centier sú intenzívne uložené masívne sieťové káble, optické vlákna a napájacie káble pre servery. Drôtené-podnosy a perforované podnosy sú obľúbenou voľbou. Dobrý odvod tepla pomáha znižovať prevádzkovú teplotu zariadenia.
5.4 Projekty infraštruktúry
Mestské podzemné komplexné potrubné galérie, projekty metra, železničné dopravné uzly, nové -energetické fotovoltaické elektrárne a veterné{1}}elektrárne potrebujú rozsiahle-káblové-podporné systémy. Vonkajšie prostredie kladie vysoké požiadavky na antikorózny-výkon. Žiarovo-pozinkované rebríkové-kanály typu káblových žľabov sú široko používané.
5.5 Námorné a pobrežné inžinierstvo
Pobrežné{0}}plošiny, pobrežné chemické projekty čelia závažnej korózii soľou-rozprašovaním{2}}L nerezové-oceľové alebo hliníkové-zliatiny káblových žľabov sa stávajú hlavnou voľbou, ktorá odoláva erózii chloridovými-iónmi.
6. Zásady výberu káblového žľabu
Prvým krokom je potvrdenie podmienok prostredia. Používatelia musia posúdiť, či je pracovným prostredím suchý interiér, vonkajší-typ vzduchu, pobrežné soľné-postrekové prostredie alebo chemická korozívna dielňa, aby mohli určiť základný materiál a technológiu povrchovej-úpravy. Nepoužívajte elektro-pozinkované výrobky na vonkajšie projekty, inak v krátkom čase dôjde k zhrdzaveniu.
Po druhé, potvrďte parametre kábla. Spočítajte celkové množstvo, vonkajší-priemer a celkovú hmotnosť káblov. Vypočítajte požadovanú šírku a výšku zásobníka. Zásobník nadmerne nenapĺňajte. Priemyselná špecifikácia naznačuje, že miera plnenia napájacích káblov nesmie presiahnuť 40 % a signálnych káblov nesmie presiahnuť 50 %. Dostatočný priestor musí byť vyhradený na odvod tepla a neskoršie{8}}pridanie kábla na pódium.
Po tretie, vyberte štrukturálny štýl. Pre silnoprúdové napájacie káble, ktoré vyžadujú vysoký odvod tepla, uprednostnite rebríkový-typ alebo perforovaný{2}}typ žľabu. Vyberte typ uzavretého žľabu-, keď sa vyžaduje ochrana signálu od -rušenia a prachu-. Drôtené-zásuvky sú na slaboprúdové{10}}zapojenie počítačových miestností.
Po štvrté, potvrďte požiadavku na{0}}nosnosť. Určte rozstup závesov podľa celkovej hmotnosti kábla. Ak je rozpätie veľké, vyberte-vystužený káblový žľab pre veľké zaťaženie, aby sa zabránilo nadmernej deformácii deformácie.
Po piate, priraďte podporné príslušenstvo. Skontrolujte nosné závesy, spojovacie dosky, skrutky, uzemňovacie príslušenstvo, koleno a T-kusy. Kompletné príslušenstvo zaručuje hladkú inštaláciu celého-stránky.
7. Poznámky k inštalácii káblového zásobníka
Počas inštalácie dodržujte bezpečnú vzdialenosť medzi káblovými žľabmi a vykurovacími potrubiami. Neklaďte napájacie káble a káble slaboprúdového{1}}signálu do rovnakej priehradky bez izolačných opatrení, aby ste predišli elektromagnetickému rušeniu ovplyvňujúcemu prenos signálu. Pri krížení dilatačných škár budov sa montujú dilatačné spojovacie profily, ktoré absorbujú tepelnú rozťažnosť a deformáciu zmršťovania.
Systém kovových káblových žľabov musí udržiavať spoľahlivú kontinuitu uzemnenia. Každá poloha pripojenia musí byť vybavená uzemňovacími prepojkami. Celý systém sa pripája k budovaniu všeobecnej-uzemňovacej siete. Pri zvislom ukladaní žľaby pevne upevnite, aby ste zabránili skĺznutiu pôsobením gravitácie kábla. Krycie dosky musia byť inštalované na miestach, kde môže dôjsť k -kolízii alebo pádu- predmetu.
Operácia kladenia káblov sa musí vyhnúť ostrým hranám na rezanie vonkajších plášťov káblov. Polomer ohybu káblov musí spĺňať štandardné požiadavky. Pri otáčaní neťahajte za káble nasilu. Pre vonkajšiu inštaláciu je potrebné vyhradiť drenážne otvory, aby sa zabránilo hromadeniu dažďovej vody- vo vnútri vaničiek.
8. Stav na trhu a trend vývoja odvetvia káblových žľabov
S rýchlym rozvojom globálneho nového-energetiky, výstavby mestskej infraštruktúry a modernizácie{1}}automatizácie tovární si dopyt na trhu po káblových žľaboch udržiava stabilný rast. Výrobcovia káblových-žlabov sú ako zrelý-valcovaný-kovový výrobok vyrábaný najmä v priemyselných-zónach výroby. Rozdiel v kvalite produktov sa odráža najmä v presnosti-hrúbky oceľového plechu, úrovni procesu povrchovej{9}}úpravy a úplnosti prispôsobenia príslušenstva.
V súčasnosti vývoj priemyslu predstavuje niekoľko zjavných trendov. Po prvé, výrobky s vysokou-korózou-odolné voči korózii získavajú väčší podiel na trhu. V prípade pobrežných nových-energetických projektov zákazníci viac inklinujú k výberu káblových žľabov z-pozinkovaného ponoru, hliníkovej-zliatiny a nehrdzavejúcej- ocele. Po druhé, modulárne prefabrikované produkty sa rýchlo rozvíjajú. Prefabrikované kolená, T-kusy a iné špeciálne{10}}tvarované komponenty sa dokončujú v továrňach, čím sa znižuje{11}}obrábanie a zváranie na mieste, čím sa zvyšuje efektivita konštrukcie. Po tretie, produkty{13}}odolné voči ohňu a vysokej{14}}bezpečnosti{15}}sa vo väčšej miere používajú v dôležitých verejných budovách a v systémoch{16}}riadenia{17}}požiarnej ochrany. Po štvrté, koncept ľahkého{19}}dizajnu je populárny. Za predpokladu zaručenia nosnosti{21} optimalizujte štruktúru sekcií, aby ste znížili spotrebu materiálu a náklady na dopravu.
Pre zahraničný-vývoz obchodu patrí káblový žľab k typickému štandardizovanému{1}}elektrickému produktu z kovu. Rôzne regióny majú rôzne štandardné požiadavky. Európsky trh sa odvoláva na normy súvisiace s IEC, Severná Amerika sa riadi normami NEMA. Pri exporte produktov musia výrobcovia upraviť rozmery produktov, parametre materiálu a konfiguráciu príslušenstva podľa miestnych noriem cieľových krajín.
V modernej elektrotechnike je káblový žľab nielen jednoduchým kovovým držiakom na uchytenie káblov, ale dôležitou súčasťou celého elektrického bezpečnostného systému. Vykonáva viacero funkcií vrátane podpory káblov, odvodu tepla, mechanickej ochrany a pohodlnej údržby. Rôzne typy, ako je typ s perforovaným podnosom, typ rebríka a typ s uzavretým žľabom, majú svoje vlastné použiteľné scenáre. Správny výber základného materiálu, povrchovej antikoróznej-technológie a konštrukčného tvaru podľa praktického pracovného prostredia je predpokladom pre dlhodobú-stabilnú prevádzku káblov.
Spolu s neustálym napredovaním globálnej industrializácie, výstavby miest a nových{0}}energetických stavieb bude káblový žľab aj naďalej zohrávať nenahraditeľnú úlohu v oblasti prenosu energie a signalizácie-inžinierstva. Zvládnutie jeho definície, klasifikácie, výkonu a pravidiel výberu môže pomôcť inžinierskym dizajnérom, pracovníkom obstarávania a zahraničným -odborníkom lepšie dokončiť projektový návrh a prácu pri{4}}obstarávaní produktov, vyhnúť sa skrytým nebezpečenstvám spôsobeným nesprávnym{5}}výberom modelu a zaistiť bezpečnosť a spoľahlivosť celého elektrického systému.
